Cella di carico a compressione ME1VIS


Scarica Scheda PDF

Le nuova celle di carico a compressione ME1VIS hanno la possibilità di visualizzare direttamente sulla cella di carico il valore del carico applicato. Tramite un indicatore incorporato nella ME1VIS è possibile, oltre alla visualizzazione, impostare filtri, impostare il picco e linearizzare i punti di carico.

Test e calibrazioni eseguite in COMPRESSIONE con il dinamometro montato al supporto e viti di fissaggio correttamente serrate.

EN61000-6-2, EN61000-6-3, EN61010-1

Scarica manuale di installazione

Scarica manuale d'uso


Zoom Clicca sull'immagine per ingrandire

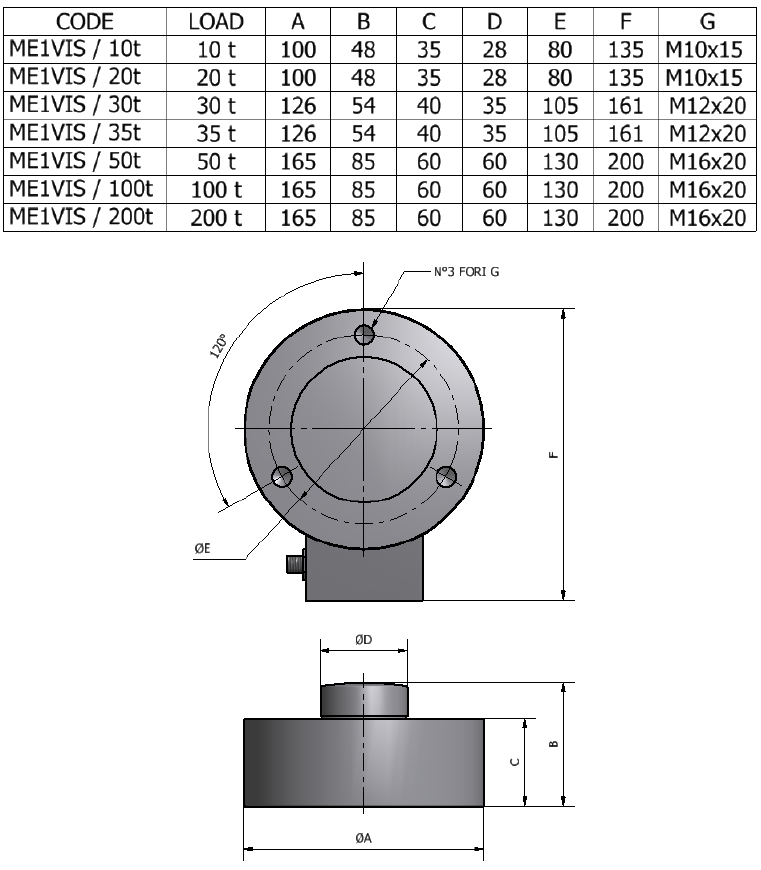

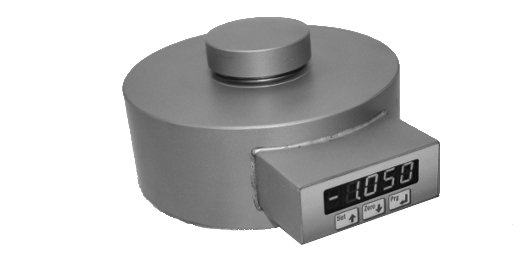

Cella di carico a compressione ME1VIS Cella di carico a compressione ME1VIS Schema

Specifiche Tecniche

MaterialeAcciaio Inox
Portata10, 20, 30, 35, 50, 100, 200 t
Carico limite150 % F.S.
Carico di rottura300 % F.S.
Deformazione carico nominale0.06 mm
Tensione di alimentazione5 - 13 V cc
Assorbimento max1.5 W
Linearitą0,05 % F.S.
Isteresi0,03 % F.S.
Ripetibilitą0,02 % F.S.
Resistenza ingresso700-710 Ohm
Resistenza uscita700-705 Ohm
Compensazione termica-10 / +50°C (14 / +122°F)
Temperatura di funzionamento-20 / +50°C (-4 / +122°F)
Deriva termica di zero0,003 % F.S. / °C
Deriva termica fondo scala0,002 % F.S. / °C
Grado di protezioneIP 40
Display5 digit led rossi (h 10 mm)
Tastiera3 tasti meccanicinici
Risoluzione interna24 bit
Filtro digitale0.1 Hz - 50 Hz
Viti di fissaggio: classe di resistenza12,9
Viti di fissaggio: coppia di serraggio10-20t: 70 Nm, 30-35t: 125 Nm, 50-200t: 300Nm
Cavo standard5 m - Connettore di alimentazione M12 5P (schermo non collegato a corpo cella)
Per le specifiche tecniche complete e pił aggiornate fare riferimento alla scheda tecnica scaricabile qui
Scarica Scheda PDF

Connessioni

TipoConnettore di alimentazione M12 5P
Lunghezza5 m (schermo non collegato a corpo cella)
1+ IN
2- IN
3RS485 - OPTIONAL
4RS485 + OPTIONAL

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

  • Rispettare il senso di applicazione delle forze alle celle di carico
  • Non superare i limiti di temperatura riportati in targa
  • Non rimuovere le etichette dalle celle
  • Proteggere adeguatamente i cavi con guaine o canaline
  • Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
  • Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
  • Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
  • In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
  • Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
