LIMITATORE DI CARICO
Limitazione del carico rilevato tramite l’intervento di soglie di allarme e preallarme.
Limitazione del carico a doppia sicurezza mediante connessione di 2 unità.
Limitazione del carico (singolo e somma) per sistemi fino a 4 punti di pesatura, mediante connessione di più unità.
Segnalazione di allarme in seguito a guasto connessione cella di carico.
Set-up e taratura tramite scheda tastiera e display asportabile.

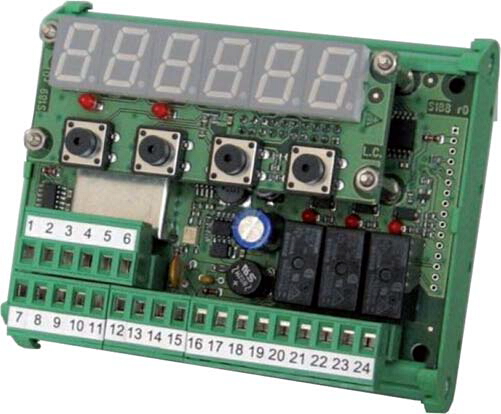

Clicca sull'immagine per ingrandire
Specifiche Tecniche
| Alimentazione | 12 – 24 V ca ± 15% | |
| Assorbimento medio | 4 W | |
| Isolamento | Classe III | |
| Temperatura di funzionamento | -10 / +50 °C (14 / 122 °F) umiditŕ Massimo 85% senza condensa) | |
| Temperatura di stoccaggio | -20 / +60°C (-4 / +140°F) | |
| Display | LED numerico a 6 cifre e 7 segmenti (h 14mm) | |
| Led | 5 LED indicatori da 3 mm di cui 3 indicano lo stato uscite relč | |
| Tastiera | 4 tasti meccanici | |
| Dimensioni d'ingombro | 115 mm x 93 mm x 65 mm / 4.53 x 3.66 x 2.56 in (l x h x p) | |
| Montaggio | Supporto per profilato DIN o barra OMEGA | |
| Materiale contenitore | Poliammide 6.6 UL 94V-0 autoestinguente | |
| Connessioni | Morsettiere estraibili a vite passo 5.08 mm | |
| Ingresso celle con le caratteristiche seguenti | Max 4 | |
| Sensibilitŕ d'ingresso | 0.02 µV min | |
| Linearitŕ | < 0.01% del fondoscala | |
| Deriva in temperatura | < 0.001% del fondoscala / C° | |
| Risoluzione interna | 24 bit | |
| Campo di misura | -3.9 mV/V - +3.9 mV/V | |
| Filtro digitale | Selezionabile 0.1 Hz - 10 Hz | |
| Output rate | 10 Hz | |
| Numero decimali peso | da 0 a 3 cifre decimali | |
| Taratura di zero e fondo scala | Eseguibile da pulsanti | |
| Controllo interruzione cavo cella | Sempre presente | |
| Uscita Analogica in tensione | Opzionale: ± 10 V / ± 5 V | |
| Risoluzione | 16 bits | |
| Taratura | Digitale da pulsanti | |
| Impedenza | ≥ 10 kΩ | |
| Linearitŕ | 0.03% del fondoscala | |
| Deriva in temperatura | 0.001% del fondoscala / °C | |
| Uscita Analogica in corrente | Opzionale: 0 - 20 mA / 4 - 20 mA | |
| Risoluzione | 16 bits | |
| Taratura | Digitale da pulsanti | |
| Impedenza | ≤ 300 Ω | |
| Linearitŕ | 0.03% del fondoscala | |
| Deriva in temperatura | 0.001% del fondoscala / °C | |
| Ingressi logici | 1 optoisolato contatto pulito | |
| Uscite logiche allarme | 2 uscite relč (24 V cc/ca, un contatto NA), 1 uscita a relč (24 V cc/ca, un contatto in scambio), Portata contatti relč 0,5 A | |
| Porte seriali | Rs232 / Rs485 (in alternativa) | |
| Lunghezza massima cavo | 15m (Rs232) e 1000m (Rs485) | |
| Baud rate | Fino a 115 kb/s (default 9600 b/s) | |
| Memoria codice programma | 32 Kbytes | |
| Memoria dati | 2 Kbytes | |
| Conformitŕ alle Normative | Conformitŕ alle Normative EMC: EN61000-6-2, EN61000-6-3, Conformitŕ sicurezza elettrica: EN 61010-1 | |
Per le specifiche tecniche complete e piů aggiornate fare riferimento alla scheda tecnica scaricabile qui
Scarica Scheda PDF
Scarica Scheda PDF
Connessioni
| Tipo | Morsettiera 6P passo 5.08 |
| Lunghezza | ND |
| 1 | - Alimentazione celle |
| 2 | + Alimentazione celle |
| 3 | + Riferimento Cella |
| 4 | - Riferimento Cella |
| 5 | - Segnale Cella |
| 6 | + Segnale Cella |
| Tipo | Morsettiera 18P passo 5.08 |
| Lunghezza | ND |
| 7 | RS232 Tx |
| 8 | RS232 Rx |
| 9 | RS232 GND |
| 10 | RS485 + |
| 11 | RS485 - |
| 12 | Ingresso (Contatto pulito) |
| 13 | Ingresso (Contatto pulito) |
| 14 | + ~ (Alimentazione da 12 a 24 Vac/Vdc +/- 15%) |
| 15 | - ~ (Alimentazione da 12 a 24 Vac/Vdc +/- 15%) |
| 16 | + uscita analogica V o mA (optoisolata) |
| 17 | GND uscita analogica (optoisolata) |
| 18 | Comune Relč |
| 19 | NA Relč 1 |
| 20 | Comune Relč 2 |
| 21 | NA Relč 2 |
| 22 | Comune Relč 3 |
| 23 | NA Relč 3 |
| 24 | NC Relč 3 |
MONTAGGIO DELLE CELLE
Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:
- Rispettare il senso di applicazione delle forze alle celle di carico
- Non superare i limiti di temperatura riportati in targa
- Non rimuovere le etichette dalle celle
- Proteggere adeguatamente i cavi con guaine o canaline
- Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
- Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
- Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
- In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
- Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
