Cella di carico da rullo R84CR


Scarica Scheda PDF

CELLA DI CARICO DA RULLO

Caratteristiche: Possibilità di ruotare il corpo sensibile ± 18° per allineare il rullo. Facile da montare. Protezione contro i sovraccarichi.

Applicazioni: misura del tiro di nastri, tessile, carta, laminati metallici, nylon, macchine flessografiche, macchine sviluppo fotografico ecc.


Zoom Clicca sull'immagine per ingrandire

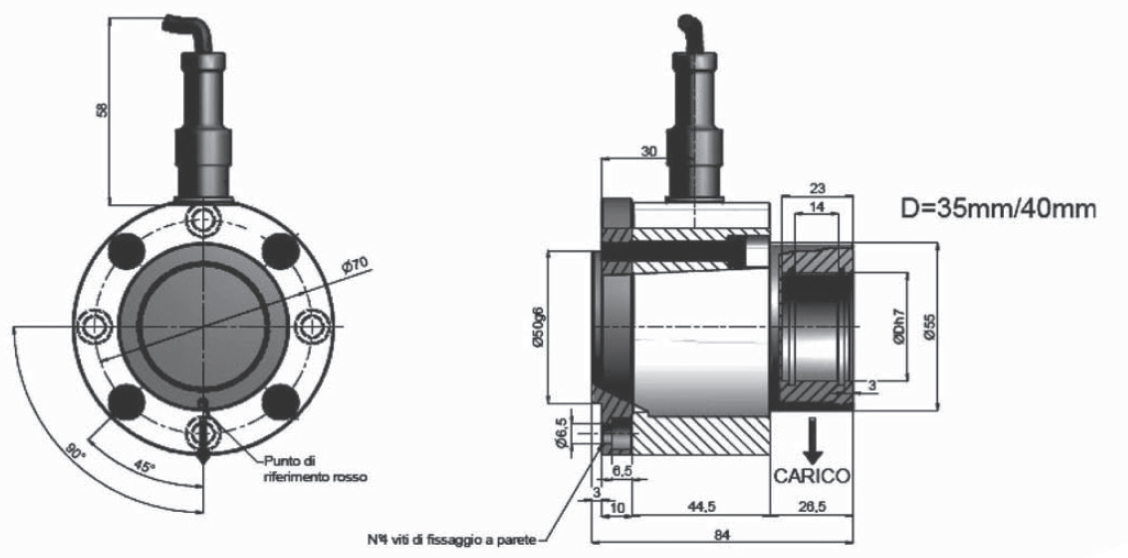

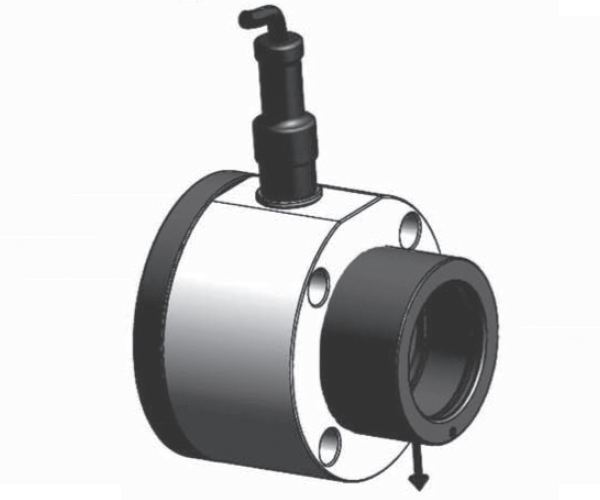

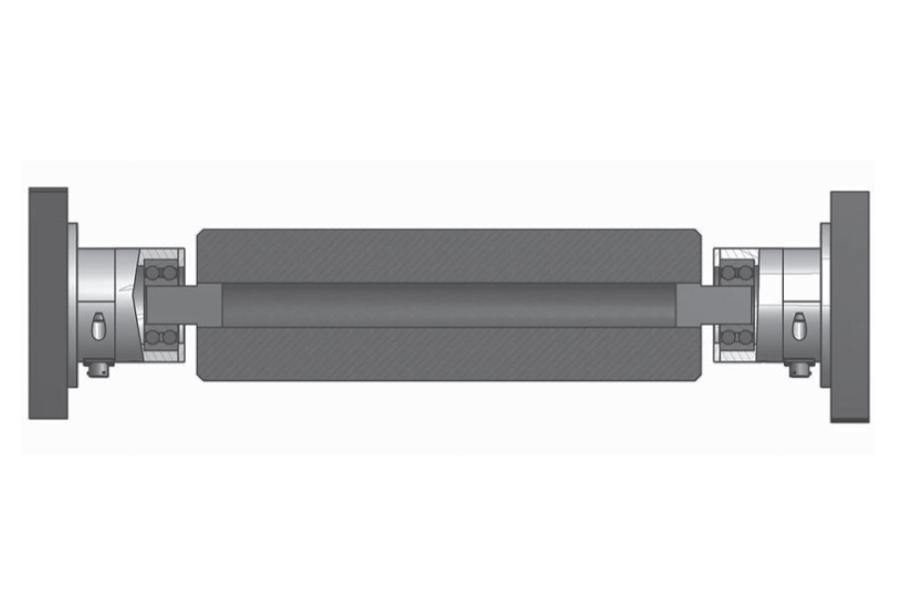

Cella di carico da rullo R84CR Cella di carico da rullo R84CR Schema Cella di carico da rullo R84CR Montaggio
Analog Output

Specifiche Tecniche

MaterialeAcciaio / Acciaio inossidabile
Portata50, 100, 200, 250, 350, 500, 750, 1000 N
Carico limite300 % F.S.
Carico di rottura1000 % F.S.
Deformazione carico nominale0,12 mm
Tensione di alimentazioneMassimo 18 V cc
SensibilitÓ2 mV/V
Tolleranza uscita0,1 % F.S.
Tolleranza di zero1 % F.S.
LinearitÓ0,1 % F.S.
Isteresi0,05 % F.S.
RipetibilitÓ0,1 % F.S.
Resistenza ingresso350-360 ohm
Resistenza uscita350-353 ohm
Resistenza isolamento>= 2000 Mohm
Deriva sotto carico (30 minuti)0,03 % F.S.
Compensazione termica-10 / +40░C (14 / +104░F)
Temperatura di funzionamento-20 / +70░C (-4 / +158░F)
Deriva termica di zero0,003 % F.S. / ░C
Deriva termica fondo scala0,002 % F.S. / ░C
Grado di protezioneIP 54
Portata50 N 100 N 250 N 350 N 500 N 750 N 1000 N
ConnessioneConnettore maschio a panello UTS08E4P
Cavo standardConnettore femmina volante UTS6JC8E4S, cavo di collegamento 4 x 0,25 (lunghezza da definire)
Per le specifiche tecniche complete e pi¨ aggiornate fare riferimento alla scheda tecnica scaricabile qui
Scarica Scheda PDF

Connessioni

TipoCONNETTORE MIL 6P VPT02A10-6P
Lunghezza5 - 10 m (schermo non collegato a corpo cella)
Pin A+ OUT
Pin B- OUT
Pin C+ IN
Pin D+ OUT
Pin ENC
Pin FNC

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

  • Rispettare il senso di applicazione delle forze alle celle di carico
  • Non superare i limiti di temperatura riportati in targa
  • Non rimuovere le etichette dalle celle
  • Proteggere adeguatamente i cavi con guaine o canaline
  • Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
  • Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
  • Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
  • In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
  • Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
