Cella di carico centrale TA9


Scarica Scheda PDF

Celle di carico centrale per sistemi di pesatura, dosaggio automatico, macchine medicali, alimentari, tessili, e automazione in generale

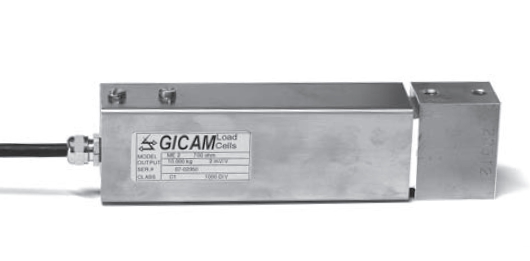

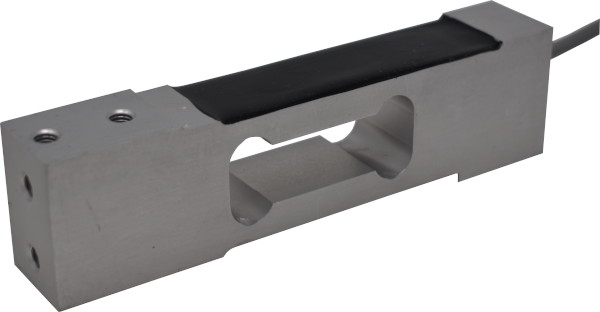

Cella di carico centrale

A richiesta con certificazione ATEX o IECEx.

Omologate C3 OIML.


Zoom Clicca sull'immagine per ingrandire

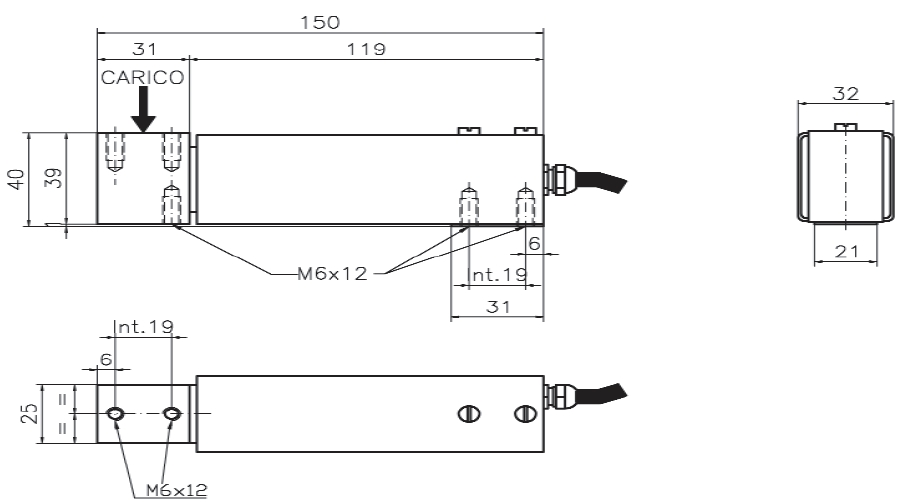

Cella di carico centrale TA9 Cella di carico centrale TA9 Schema
OIML ATEX IECEX

Specifiche Tecniche

MaterialeAlluminio
Portata5, 10, 20, 30, 50, 100 kg
Carico limite150 % F.S.
Carico di rottura300 % F.S.
Tensione di alimentazioneVcc 15 Max
Segnale di uscita2 mV/V
Tolleranza uscita0,1 % F.S.
Tolleranza di zero1 % F.S.
Linearità0,03 % F.S.
Isteresi0,03 % F.S.
Ripetibilità0,03 % F.S.
Resistenza ingresso400-412 ohm
Resistenza uscita350-353 ohm
Resistenza isolamento>= 5000 Mohm
Deriva sotto carico (30 minuti)0,03 % F.S.
Compensazione termica-10 / +40°C (14 / +104°F)
Temperatura di funzionamento-20 / +70°C (-4° / +158°F)
Deriva termica di zero0,003 % F.S. / °C
Deriva termica fondo scala0,002 % F.S. / °C
Grado di protezioneIP 65
Cavo standard3 m – 6C (schermo non collegato a corpo cella)
Per le specifiche tecniche complete e più aggiornate fare riferimento alla scheda tecnica scaricabile qui
Scarica Scheda PDF

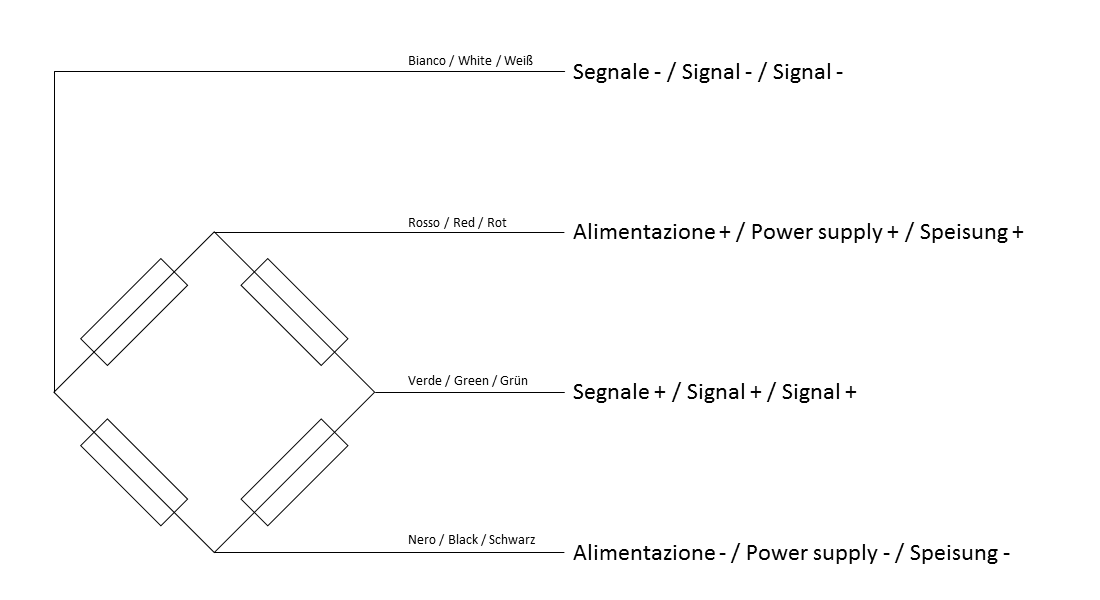

Connessioni

TipoCAVO 6C R5 PVC SCHERMATO
Lunghezza3 mt (schermo non collegato a corpo cella)
Rosso+ IN
Nero- IN
Verde+ OUT
Bianco- OUT
Blu+ REF
Marrone- REF

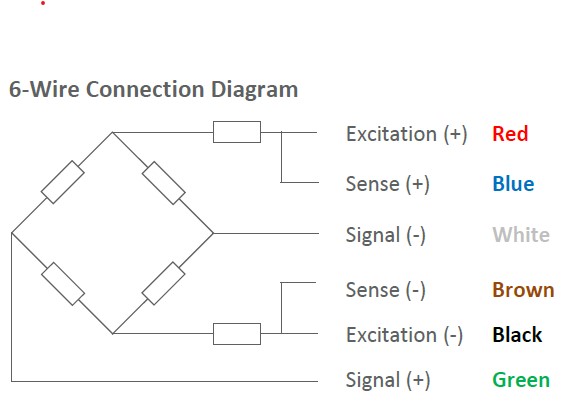

Connessioni Cella di carico centrale TA9

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

  • Rispettare il senso di applicazione delle forze alle celle di carico
  • Non superare i limiti di temperatura riportati in targa
  • Non rimuovere le etichette dalle celle
  • Proteggere adeguatamente i cavi con guaine o canaline
  • Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
  • Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
  • Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
  • In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
  • Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
