Cella di carico al taglio TS2


Scarica Scheda PDF

Celle di carico al taglio per pesatura serbatoi, silos, tramogge, controllo carichi su gru, sistemi di sollevamento verricelli, automazione etc.

Cella di carico al taglio


Zoom Clicca sull'immagine per ingrandire

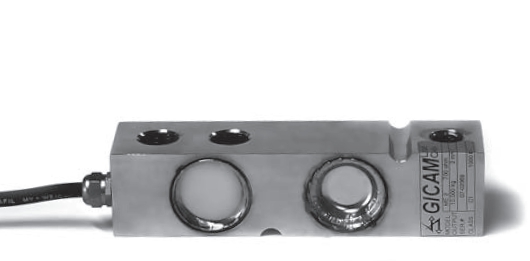

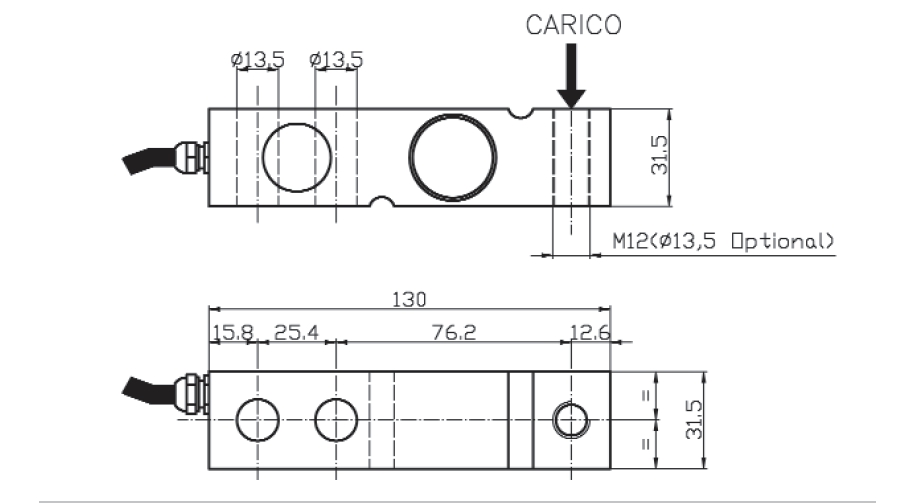

Cella di carico al taglio TS2 Cella di carico al taglio TS2 Schema

A richiesta con certificazione ATEX II 1/2 G Ex ma IIC T6 e ATEX II 1/2 D Ex ID A21 T135°C

Omologata C3 OIML R60/2000 GB1-08.01

OIML CertificateTUV CertificateATEX Certificate

Specifiche Tecniche

MaterialeAcciaio Inox
Portata500¸2500 kg
Carico limite150 % F.S.
Carico di rottura300 % F.S.
Tensione di alimentazioneVcc 15 Max
Segnale di uscita2 mV/V
Tolleranza uscita0,1 % F.S.
Tolleranza di zero1 % F.S.
LinearitÓ0,03 % F.S.
Isteresi0,03 % F.S.
RipetibilitÓ0,03 % F.S.
Resistenza ingresso380-386 ohm
Resistenza uscita350-351 ohm
Resistenza isolamento>= 2000 Mohm
Creep (30 min)0,02 % F.S.
Compensazione termica-10 / +40░ C
Temperatura lavoro max-20 / +70░C
Deriva termica di zero0,003 % F.S. / ░C
Deriva termica F.S.0,002 % F.S. / ░C
Grado di protezioneIP 68
Portata500 kg 750 kg 1000 kg 1500 kg 2000 kg 2500 kg
Omologate

A richiesta con certificazione ATEX II 1/2 G Ex ma IIC T6 e ATEX II 1/2 D Ex ID A21 T135°C

Omologata C3 OIML R60/2000 GB1-08.01

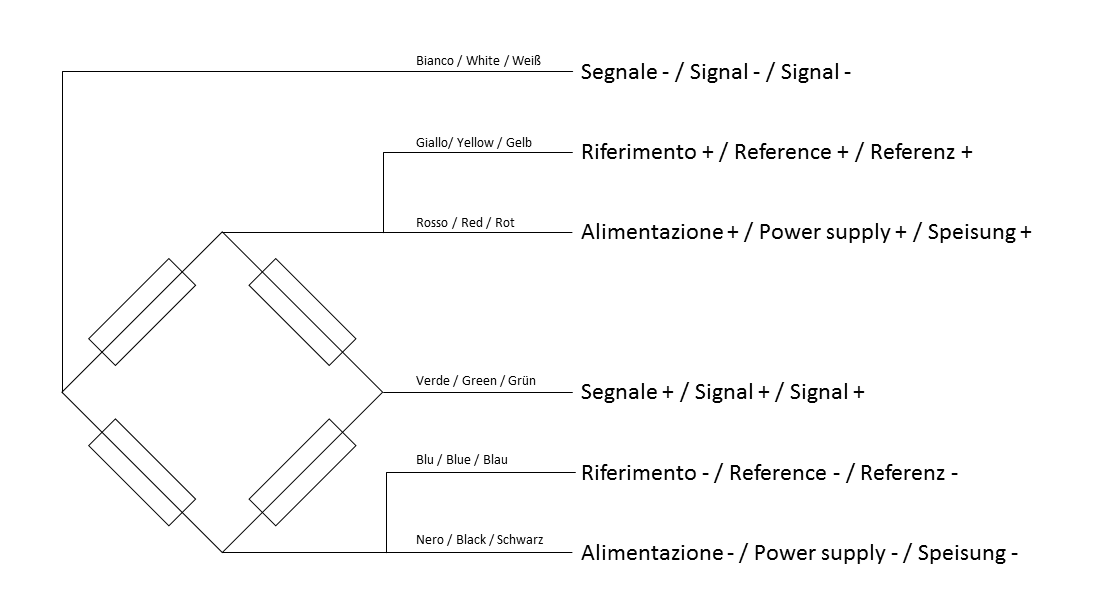

Connessioni

TipoCAVO 6C R6 PVC 6X0,30 SCHERMATO
Lunghezza5 m (schermo non collegato a corpo cella)
Rosso+ IN
Nero- IN
Giallo+ REF
Blu- REF
Verde+ OUT
Bianco- OUT

MONTAGGIO DELLE CELLE

Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:

  • Rispettare il senso di applicazione delle forze alle celle di carico
  • Non superare i limiti di temperatura riportati in targa
  • Non rimuovere le etichette dalle celle
  • Proteggere adeguatamente i cavi con guaine o canaline
  • Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
  • Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
  • Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
  • In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
  • Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
